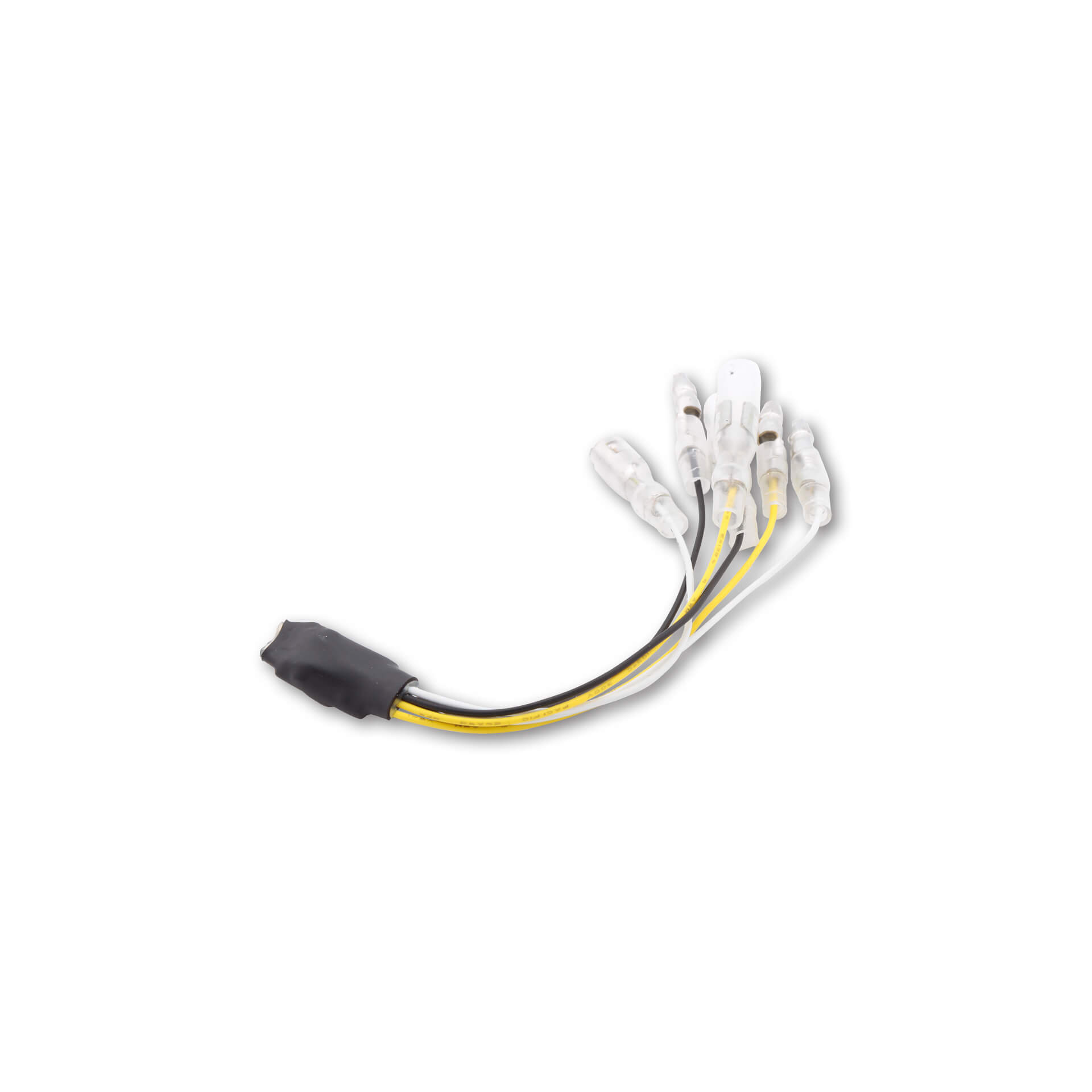

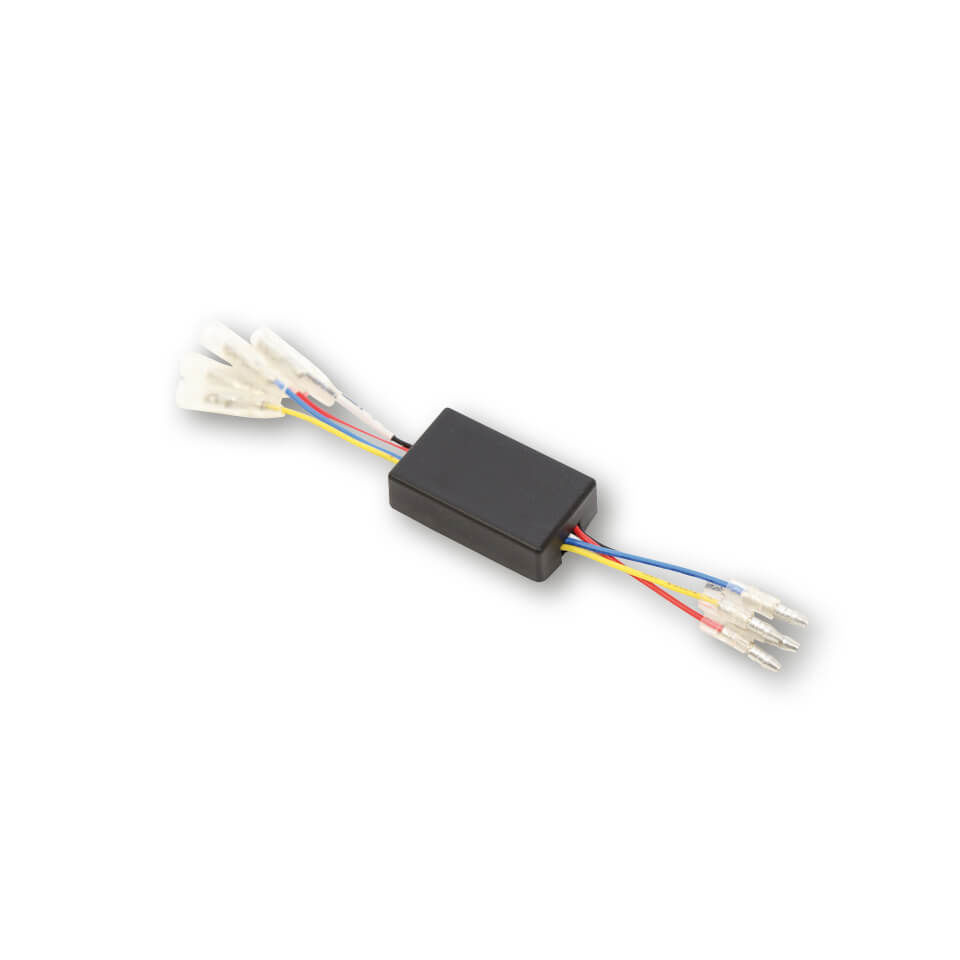

HIGHSIDER DRL-STEUERGERÄT CB1

Steuergerät für Tagfahrlicht in Fahrzeugen ohne Lichtschalter.
Der Einbau der DRL CONTROL-BOX CB1 ermöglicht die korrekte Umschaltung der Frontbeleuchtung an einem gesicherten Fahrzeug zwischen einem konventionellen Hauptscheinwerfer und einem separaten HIGHSIDER-Tagfahrlicht (TFL) oder einem HIGHSIDER-LED-Hauptscheinwerfer mit integriertem Tagfahrlicht(TFL).

Laut Vorschrift muss das Tagfahrlicht so angeschlossen werden, dass es sich beim Einschalten des Hauptscheinwerfers automatisch ausschaltet.
Bei Fahrzeugen ohne Lichtschalter ist der Hauptscheinwerfer immer eingeschaltet, daher würde das HIGHSIDER-Tagfahrlicht nicht wie vorgesehen funktionieren.

Abmessungen
Länge: 48 mm
Breite: 28 mm
Höhe: 14 mm

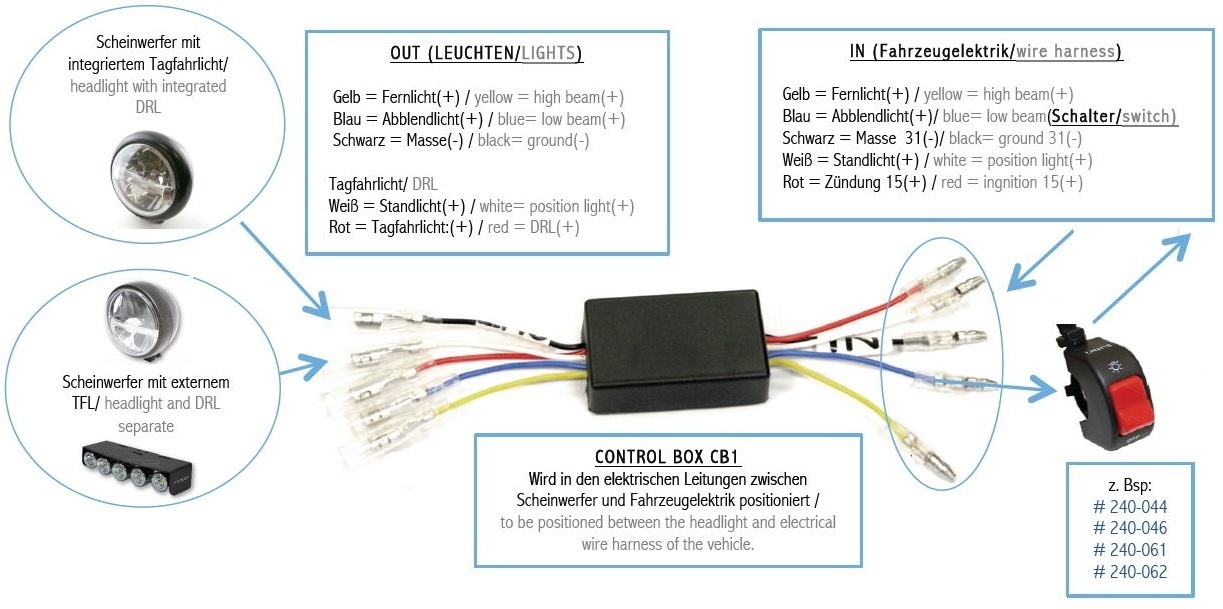

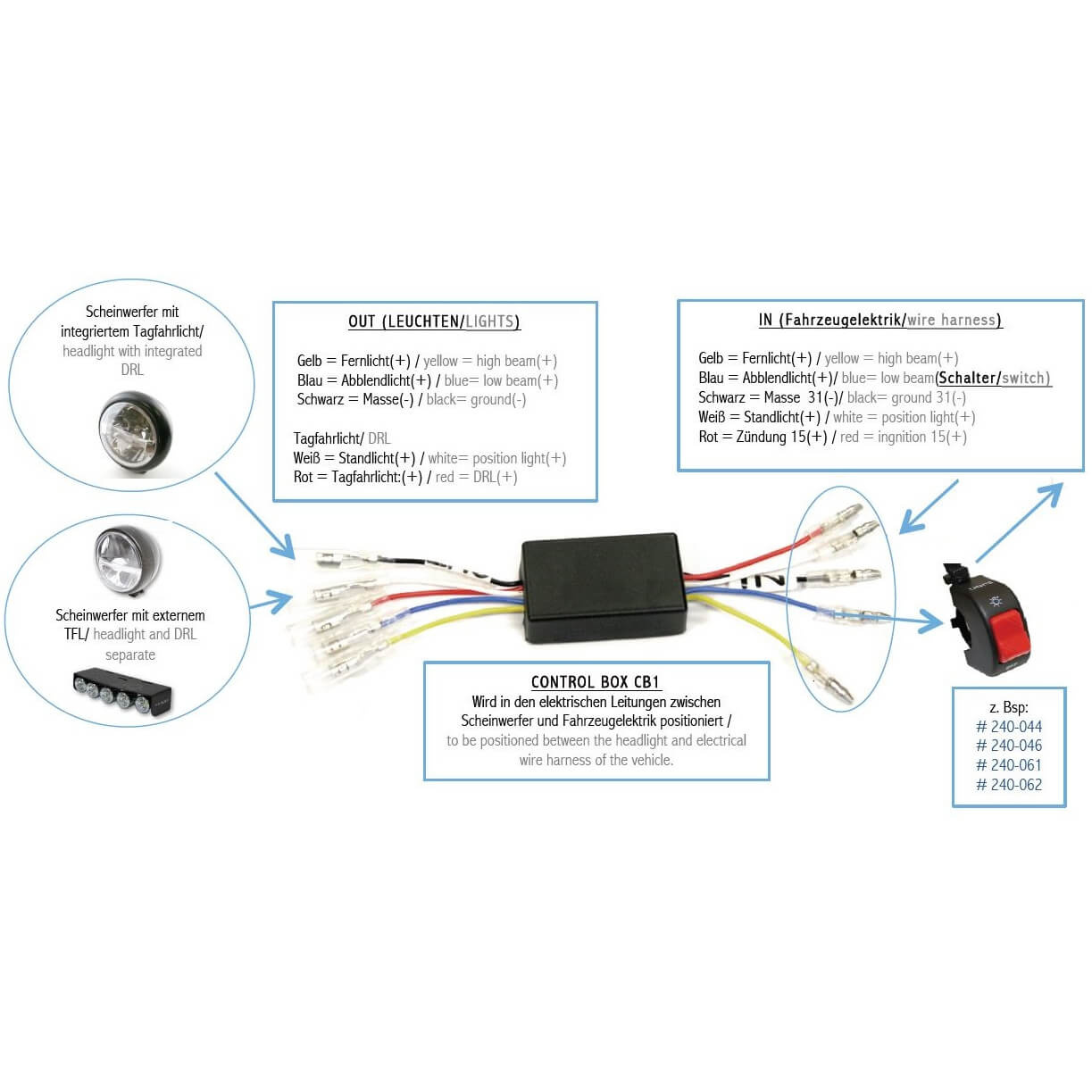

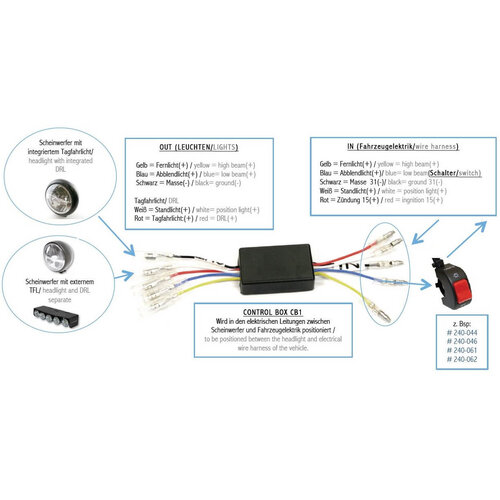

Einsatz:
IN(Fahrzeugelektrik):
Gelb = Fernlicht (+)
Blau = Abblendlicht (+) ON / OFF Schalter zwischen
Weiß = Standlicht (+)
Rot = Zündung 15 (+)
Schwarz = Masse (-)

OUT (Scheinwerfer)
Gelb = Fernlicht (+)
Blau = Abblendlicht (+)
Schwarz= Masse (-)

Zu den Tagfahrleuchten:

Weiß = Standlicht (+)
Rot = Tagfahrlicht (+)

Umfang der Lieferung: 1 Stück

Optionales Zubehör:
Lichtschalter ein/aus mit Klemme für Lenkermontage Teilenummer 240-044

Hinweis!
Es wird auch ein separater Ein- und Ausschalter für die DRL CONTROL-BOX benötigt (nicht im Lieferumfang enthalten). Das Rücklicht muss immer eingeschaltet bleiben, d.h. bei Zündung plus.

Artikel Code : 208-108
