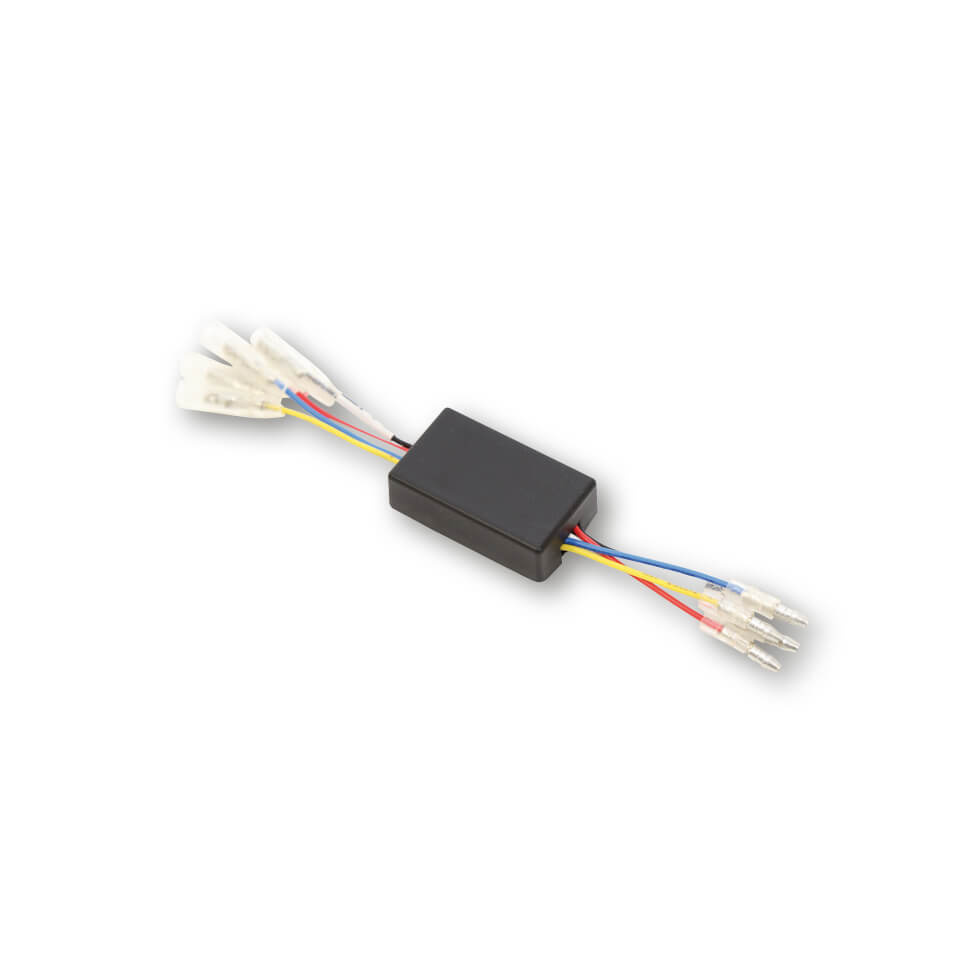

SCATOLA DI CONTROLLO DRL HIGHSIDER CB1

Scatola di controllo per le luci diurne nelle auto senza interruttore.
L'installazione della DRL CONTROL-BOX CB1 consente di commutare correttamente l'illuminazione anteriore di un veicolo protetto tra un faro principale convenzionale e una luce di marcia diurna (TFL) HIGHSIDER separata o un faro principale HIGHSIDERLED con luce di marcia diurna(TFL) integrata.

Secondo la normativa, è obbligatorio collegare la luce di marcia diurna in modo che si spenga automaticamente quando si accende il proiettore principale.
Nelle auto prive di interruttore, il proiettore principale è sempre acceso, pertanto la luce di marcia diurna HIGHSIDER non funzionerebbe come previsto.

Dimensioni
Lunghezza: 48 mm
Larghezza: 28 mm
Altezza: 14 mm

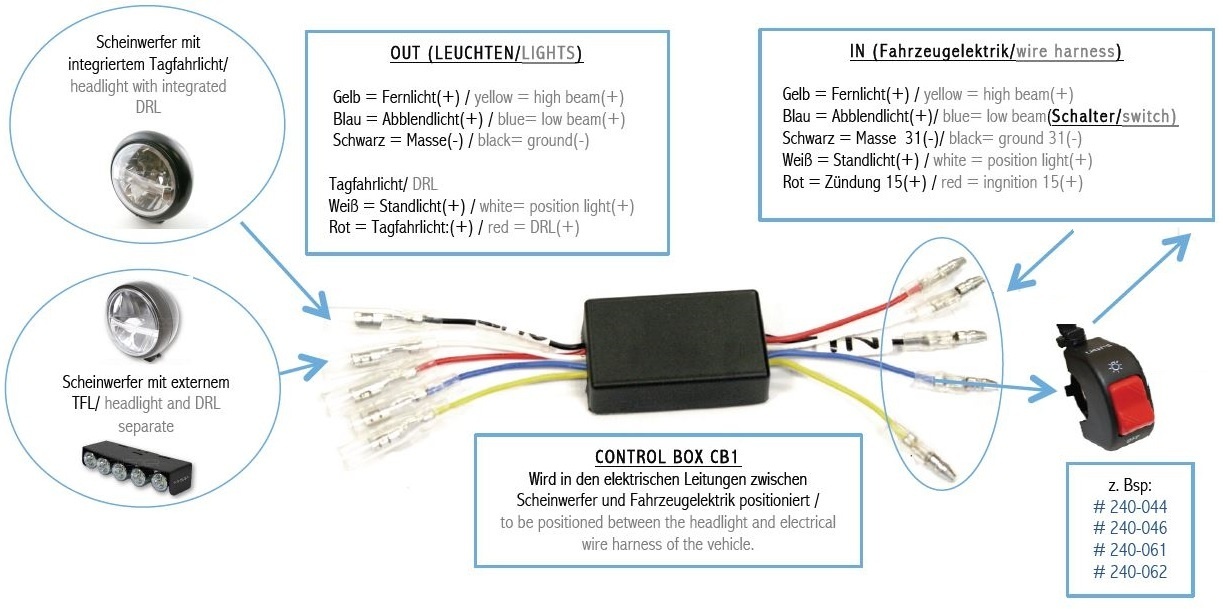

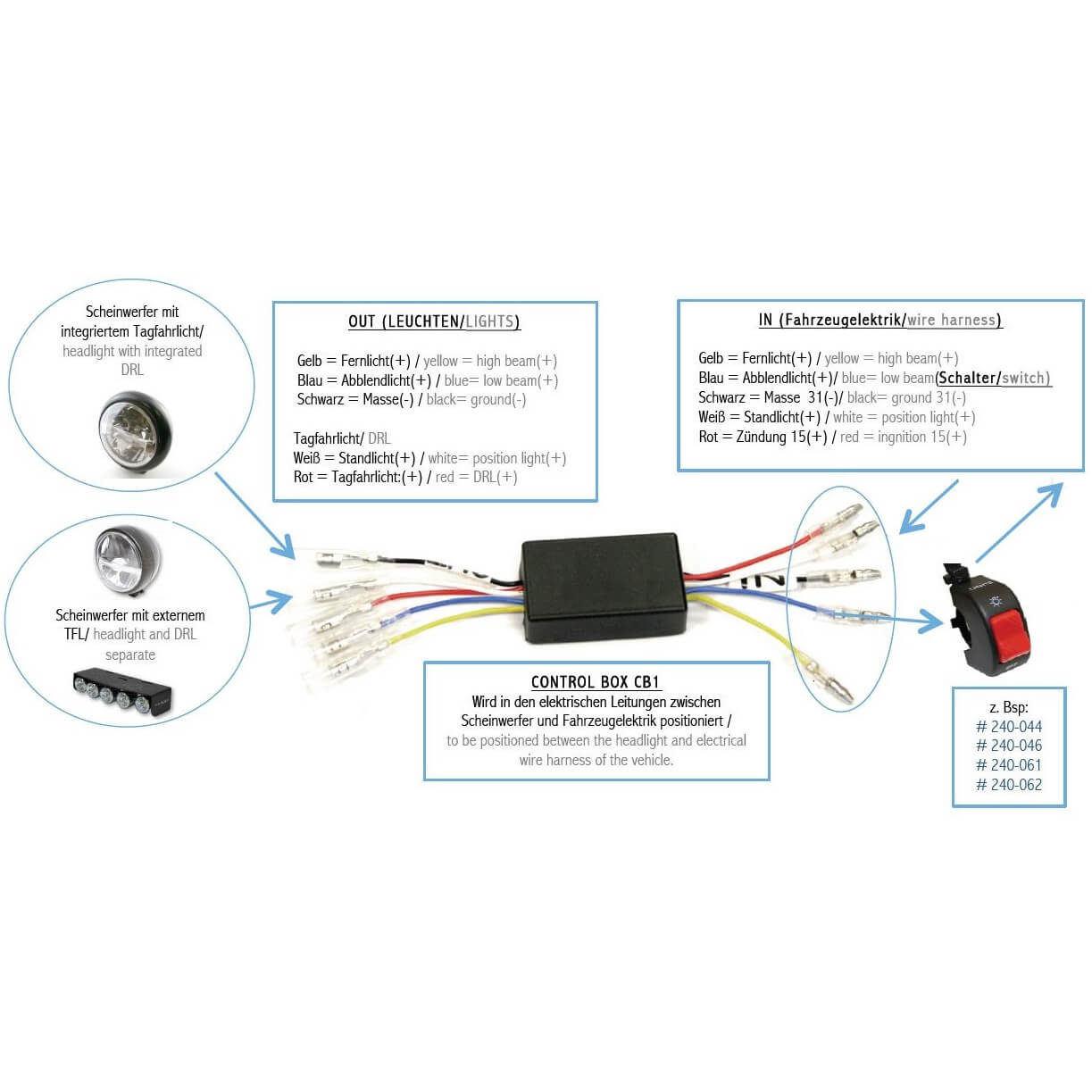

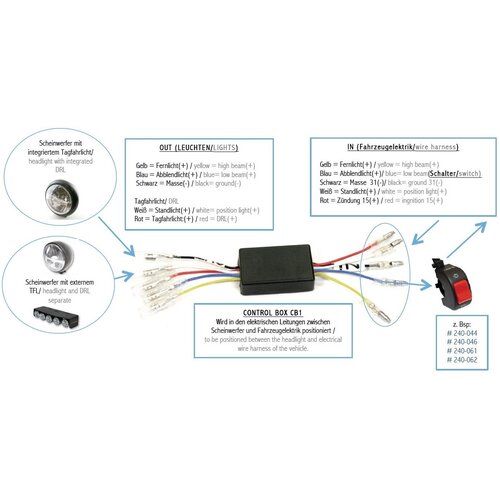

Impiego:
IN(elettricità del veicolo):
Giallo = luce abbagliante (+)
Blu = anabbaglianti (+) Interruttore ON / OFF tra
Bianco = luci di parcheggio (+)
Rosso = accensione 15 (+)
Nero = massa (-)

OUT (fari)
Giallo = luce abbagliante (+)
Blu = anabbagliante (+)
Nero= massa (-)

Alle luci diurne:

Bianco = luce di parcheggio (+)
Rosso = luce di marcia diurna (+)

Fornitura: 1 pezzo

Accessori opzionali:
Interruttore luce on / off con morsetto per il montaggio sul manubrio numero di parte 240-044

Nota:
È necessario anche un interruttore ON e OFF separato per la DRL CONTROL-BOX (non inclusa). La luce posteriore deve rimanere sempre accesa, cioè con l'accensione più alta.

Codice articolo: 208-108
