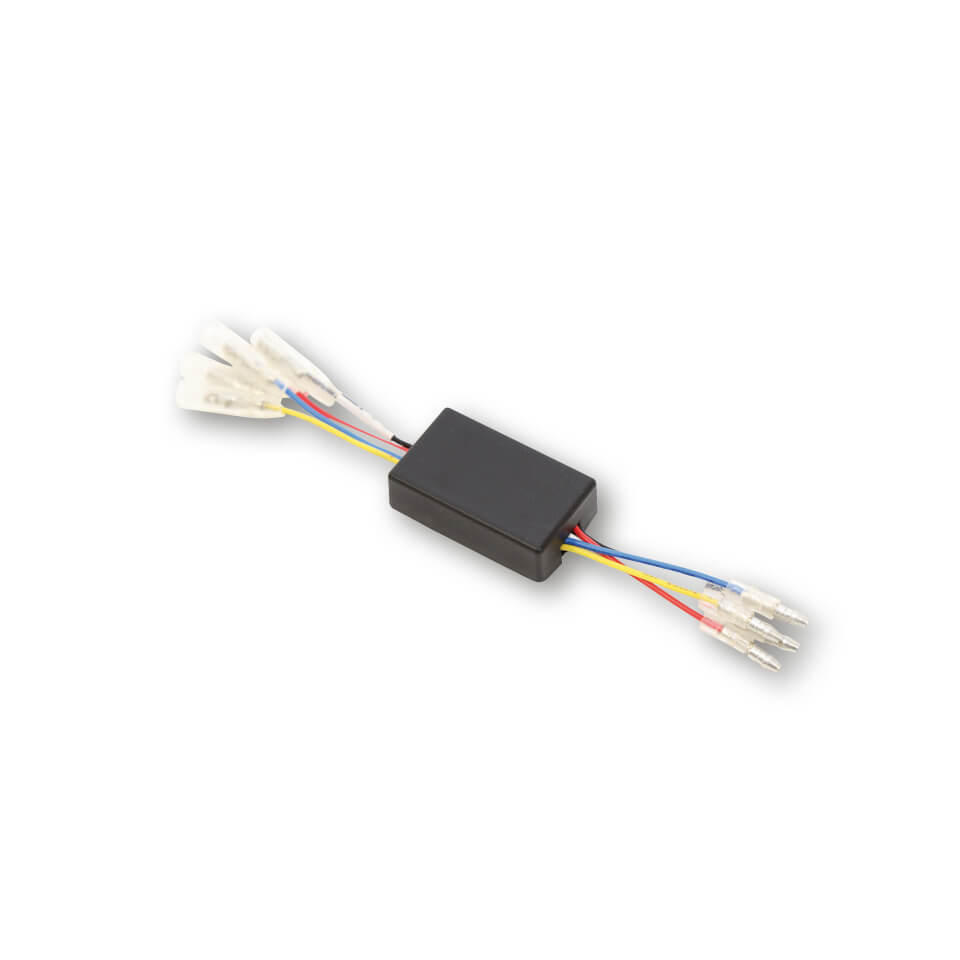

HIGHSIDER DRL CONTROL- BOX CB1

Caja de control para faros diurnos en vehículos sin interruptor de luces.
La instalación DRL CONTROL-BOX CB1 permite conmutar correctamente la iluminación frontal en un vehículo asegurado entre un faro principal convencional y una luz de conducción diurna HIGHSIDER (TFL) separada o un faro principal HIGHSIDERLED con luz de conducción diurna(TFL) integrada.

Según la normativa, es obligatorio conectar la luz de conducción diurna para que se apague automáticamente al encender el faro principal.
En los coches sin interruptor de luces, el faro principal está siempre encendido, por lo que la luz de conducción diurna HIGHSIDER no funcionaría según lo previsto.

Dimensiones
Longitud: 48 mm
Anchura: 28 mm
Altura: 14 mm

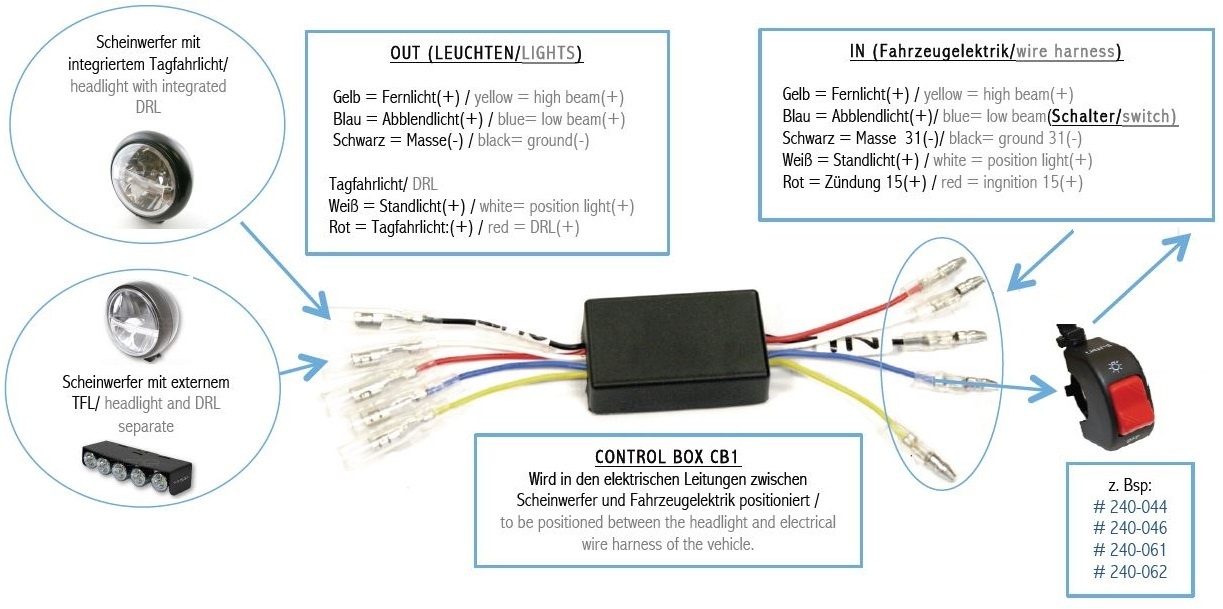

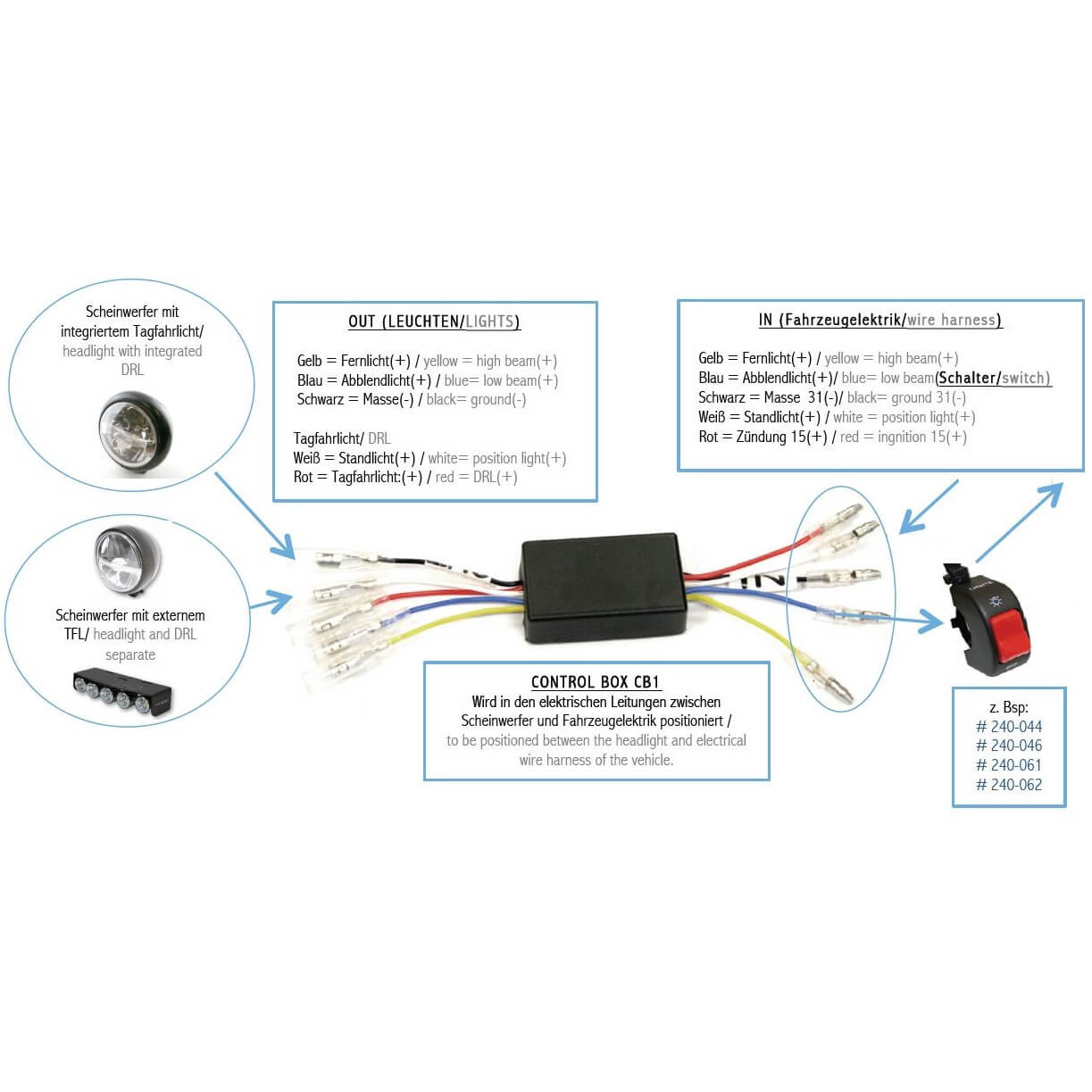

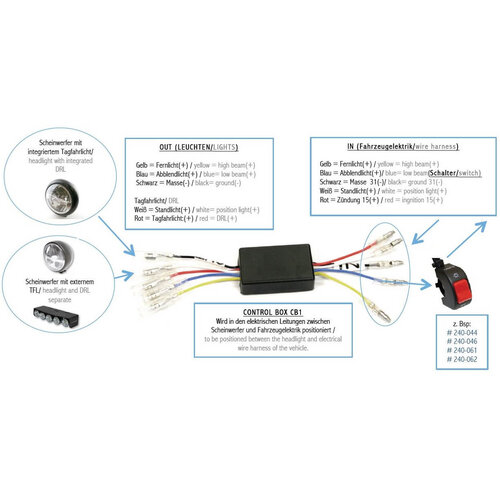

Empleo:
IN(sistema eléctrico del vehículo):
Amarillo = luz de carretera (+)
Azul = luz de cruce (+) Interruptor ON / OFF entre
Blanco = luces de estacionamiento (+)
Rojo = encendido 15 (+)
Negro = masa (-)

OUT (faros)
Amarillo = luz de carretera (+)
Azul = luz de cruce (+)
Negro= masa (-)

A las luces de circulación diurna

Blanco = luz de estacionamiento (+)
Rojo = luz de marcha diurna (+)

Volumen de suministro: 1 pieza

Accesorios opcionales:
Interruptor de luz de encendido / apagado con abrazadera para el montaje en el manillar número de pieza 240-044

Nota:
También es un interruptor de encendido y apagado separado para el DRL CONTROL-BOX necesario (no incluido). La luz trasera siempre debe permanecer encendido, es decir, en la ignición más.

Código del artículo : 208-108
